モーションキャプチャー
モーションキャプチャーシステムが ビジネスをより効果的・効率的に 新しい時代のニーズを先取りします
TOPICS
製品特長
3Dモーションキャプチャにおける”環境の自由度”と”高精度”、そして”どなたでも簡便にお使いいただける”革新的なユーザービリティを提供します。
- 専用スタジオ・専用チーム不要でどなたでも簡単に取り扱えます。
- ゲーム、アニメ、映像、遊技機、インタラクティブ、VTuber方面で多くの実績があります。
- Xsens MVNは数あるIMU式（慣性センサー式）システムの中で、最もデータの一貫性・信頼性の高いシステムです。
- お客様の規模やご利用用途に合わせてラインナップをお選びいただけます。（3種類のハードウェア、5種類のソフトウェア、クラウドサービス）
Multi-level motion capture software release by Xsens
なぜXSENSが優れているのか？
- 特許取得のセンサーフュージョン技術により、業界最高峰の3Dオリエンテーショントラッキングが可能です。
- アクターの身体寸法を正確に反映できるスケーラブルな人体モデルでアクターを定義します。
- フットコンタクトをXY(平面)座標のみならず、Z(高さ)座標系においても正確に検出します。
- ソフトウェア側で磁場の影響をリアルタイムに除去します。身体ローカル座標系がドリフトしません。
- スキンアーチファクトを自動除去します、結果フットスライドがほぼ無くなります。
- GNSS(衛星通信:屋外)やVIVE(屋内)を使うことで、ワールド座標系の位置ズレも解消します。
- ハードウェア２年保守（無償交換・代替提供）が付属します。現場作業を止めることなくサポートします。
Xsens 利用目的
可視化
人の動きをデータ化し、別のキャラクターでその動きを再現します
- CGアニメーション
- ゲーム制作
- VTuber
- 教育
- 伝統芸能
- 職人の技術継承
数値化
人の動きをデータ化出来ると、例えば、時間の経過による体の各部の位置や動作の違いなどの分析に活用できます
- スポーツ
- 医療
- リハビリテーション
- 人間工学
- ロボット
Xsens 導入例
- アニメ制作会社
- プリビズ段階において制作現場で簡単に動作確認
- 製品製造工場
- 作業工程における作業者の手や腕、足の位置や軌跡を測定。動作分析に利用
- 介護
- 介護する方とされる方、両者のモーションを同時をとり介護者の負荷が少ない姿勢などを確認したり介護者の教育に利用
- アーティスト
- アバター活用のライブ、アーティスト本人の個性を持った動作を反映させるために利用
ソフトウェア
どのMVNハードウェアにも対応し、ご利用用途によって以下ラインナップからお選びいただけます
| 機能 | MVN Record | MVN Plus（Animate/Analyze） | MVN Animate Pro | MVN Analyze Pro |
|---|---|---|---|---|
| 対象 | 小規模プロダクション | ライブ、小規模プロダクション | ライブ、大規模プロダクション | ヘルス・スポーツ・エルゴ領域 |
| MVNクラウドとの連携 | 併用必須 | 併用でデータ出力可能 | 併用も可能（リモートデータ管理など） | |
| データ計測人数 | 1名のみ | 最大2名同時計測 | 最大4名同時計測 | |
| 計測データのプレイバック | ◯ | ◯ | ◯ | ◯ |
| Unity、Unreal、Autodeskへネットワークストリーミング（位置 + 方位データ（Quaterion、Euler） | × | ◯ | ◯ | ◯ |
| 拡張ネットワークストリーミング機能（関節角度、加速度、CoMなど） | × | × | × | ◯ |
| ネットワーク同期 | × | × | ◯ | ◯ |
| HD リプロセス | × （MVNクラウド契約で可能に） | ◯（無制限） | ||
| HD リプロセス | × （MVNクラウド契約で可能に） | BVH, FBX, C3D | BVH, FBX, C3D, Excel, MVNX(Open XML) | |
| 位置補正 (GNSS/Vive) ※GNSSはLinkハードウェアのみ対応 |
× | × | ◯ | ◯ |
| リモートコントロール | × | ◯ | ◯ | ◯ |
| リモートアプリ/カメラ | × | ◯ | ◯ | ◯ |
| タイムコード入力 | × | × | ◯ | ◯ |
| スーツコンフィグレーター | 全身, 下半身, 上半身, 下半身&体幹 | 全身, 下半身, 上半身, 下半身&体幹, 全身手なし, 上半身手無し | ||
| 計測シナリオ | シングル, マルチ, レベルなし | シングル, マルチ, レベルなし, ソフトフロア | シングル, マルチ, レベルなし, ソフトフロア, 車両 | |
| リアルタイムグラフ機能 | × | × | × | ◯ |
| 関節角度、セグメントデータの数値出力 | × | × | × | ◯ |
| 外部トリガー同期（要Awinda Station） | × | × | × | ◯ |
| 外部データ取込（Delsys EMGなど） | × | × | × | ◯ |
MVN Animate インテグレーション・プラグイン
Xsens MVN Animateは、モーションキャプチャー市場をリードするすべての3Dソフトウェアパッケージに接続するためのツールを提供します。
ライブストリーミングまたはモーキャプデータファイル経由で、いままでない簡単なインテグレーションを提供します。
クラウド
MVNクラウドは、スケーラブルなクラウドベースのデータ処理・共有プラットフォームです。
MVNクラウドプロセッシング
(BVH, FBX, MVNX)
- クラウドデータ出力サービス
- 主にアニメーション用途向け/Xsens Animate向け
- MVNファイルをクラウドにアップロード(無制限)
- HD Reprocessor（スキンアーチテクト除去）
- エクスポーター（BVH、FBX、MVNX(OpenXML形式)）
- バッチ処理（リプロセスとエクスポート）
- データ出力制限なし
MVNクラウドレポート
(Health, Sports, Ergo)
- クラウドレポート出力サービス
- 主に動作分析用途向け/Xsens Analyze向け
- MVNファイルをクラウドにアップロード(無制限)
- 自動レポート作成：歩行評価(Gait Report)、敏捷性評価(Agility Report)、怪我のリスク評価(RULA Report)
- データ出力制限なし
※MVN Recordに関してはMVNクラウドの併用が必須です
※MVN Animate Plus/Analyze Plusに関してはHD Reprocessorやデータ出力の際、MVNクラウドの併用が必要です
※MVN Animate Pro/Analyze Proに関しては、MVNクラウドを併用いただく必要はありませんがクラウドでデータ管理を希望する場合併用することもできます
ハードウェア
Xsens MVNハードウェアには、独自の特性を持つ3つのハードウェア（MVN Awinad starter、MVN Awinda、MVN Link）からお選び頂けます。
| MVN Awinda Starter | MVN Awinda | MVN Link | |
|---|---|---|---|
| 推奨用途 |
|
|
|
| 出力レート | 60Hz | 240Hz | |
| 無線通信範囲 屋内/屋外 | 最長20m | 最長50m | 最長150m |
| バッテリー連続使用 | 6時間 | 8-10時間 | |
| 通信プロトコル | ZigBee 2.4GHz通信 | Wi-Fi 2.4GHz or 5GHz通信 | |
| GNSS | × | × | ◯ |
| オンボディレコーディング | × | × | ◯ |
| 受信機 | Awindaドングル | Awindaステーション | Wi-FIルーター |
| センサー固定具 | シャツ（3サイズ）＋ストラップベルト | 全身ライクラスーツ（別売） | |
| 充電 | USBケーブル | チャージングステーション | |
| 外部同期 | Awindaステーション（別売） | ◯ | Awindaステーション（別売） |
| トラッカー | 無線17個 | 有線17個 | |
| セットアップ時間 | 10分 | ||
| レイテンシ | 30ms | 20ms | |
| バッテリー | 17個 | 1個 | |
| オンボディバッファー | 120秒 | 10分 | |
動作環境
| 推奨スペック | 同時4システム運用推奨スペック | |
|---|---|---|
| OS | Windows10 (64bit) | Windows10 (64bit) |
| CPU | 4Core以上（2.7GHｚ以上） | 6Core以上（3.2GHｚ以上） |
| SSD | 256GB以上 | 256GB以上 |
| メモリ | ８GB以上 | 16~32GB以上 |
| ビデオメモリ | Direct11ハードウェア加速、512MB以上 | Direct11ハードウェア加速、2GB以上 |
| イーサーネット | ギガビットイーサーネットジャンボフレームサポート(9014Bytes) | ギガビットイーサーネットジャンボフレームサポート(9014Bytes) |
| 他 | USB2.0（Awindaシステム、ライセンスドングル） | USB2.0（Awindaシステム、ライセンスドングル） |

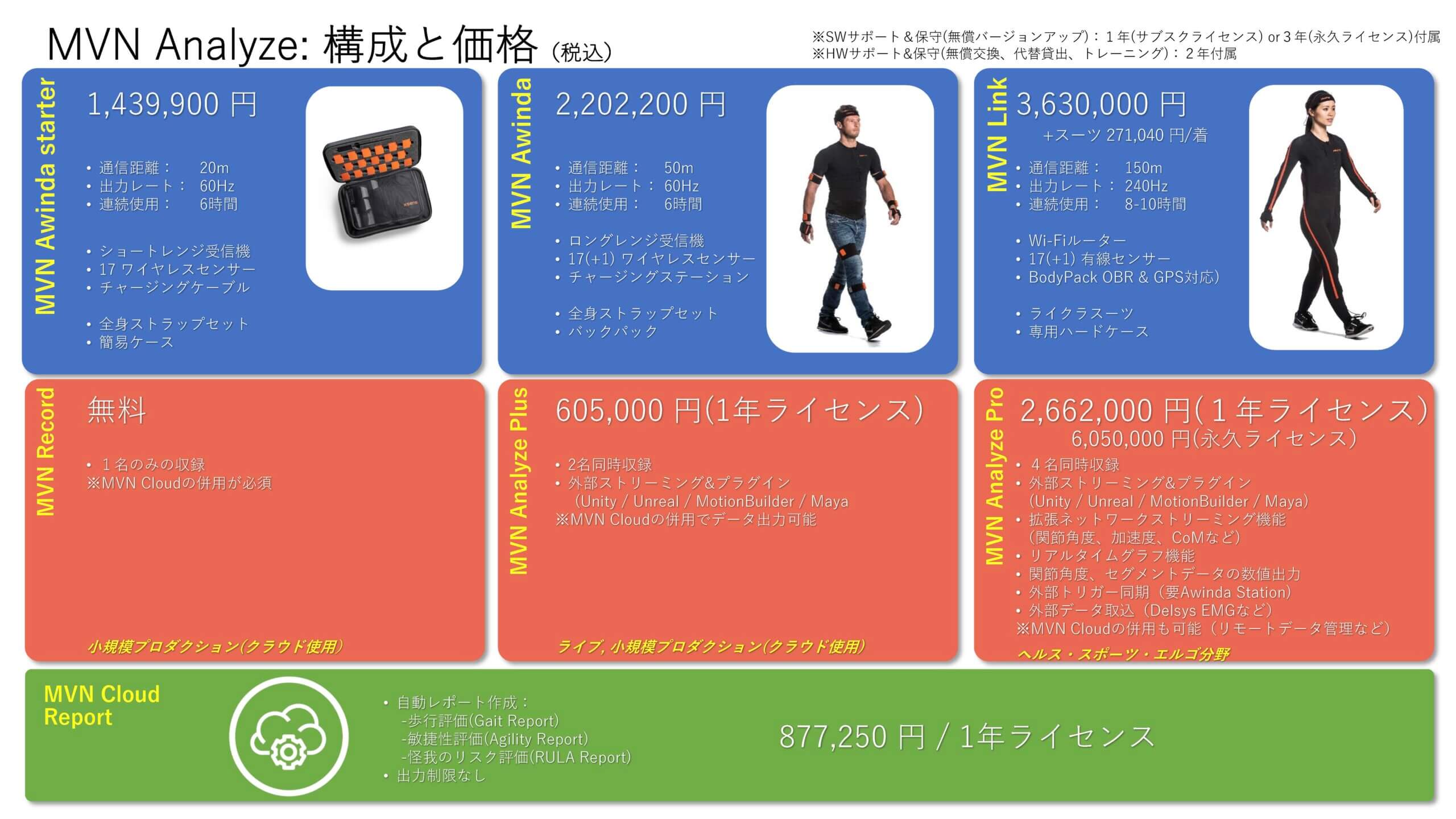

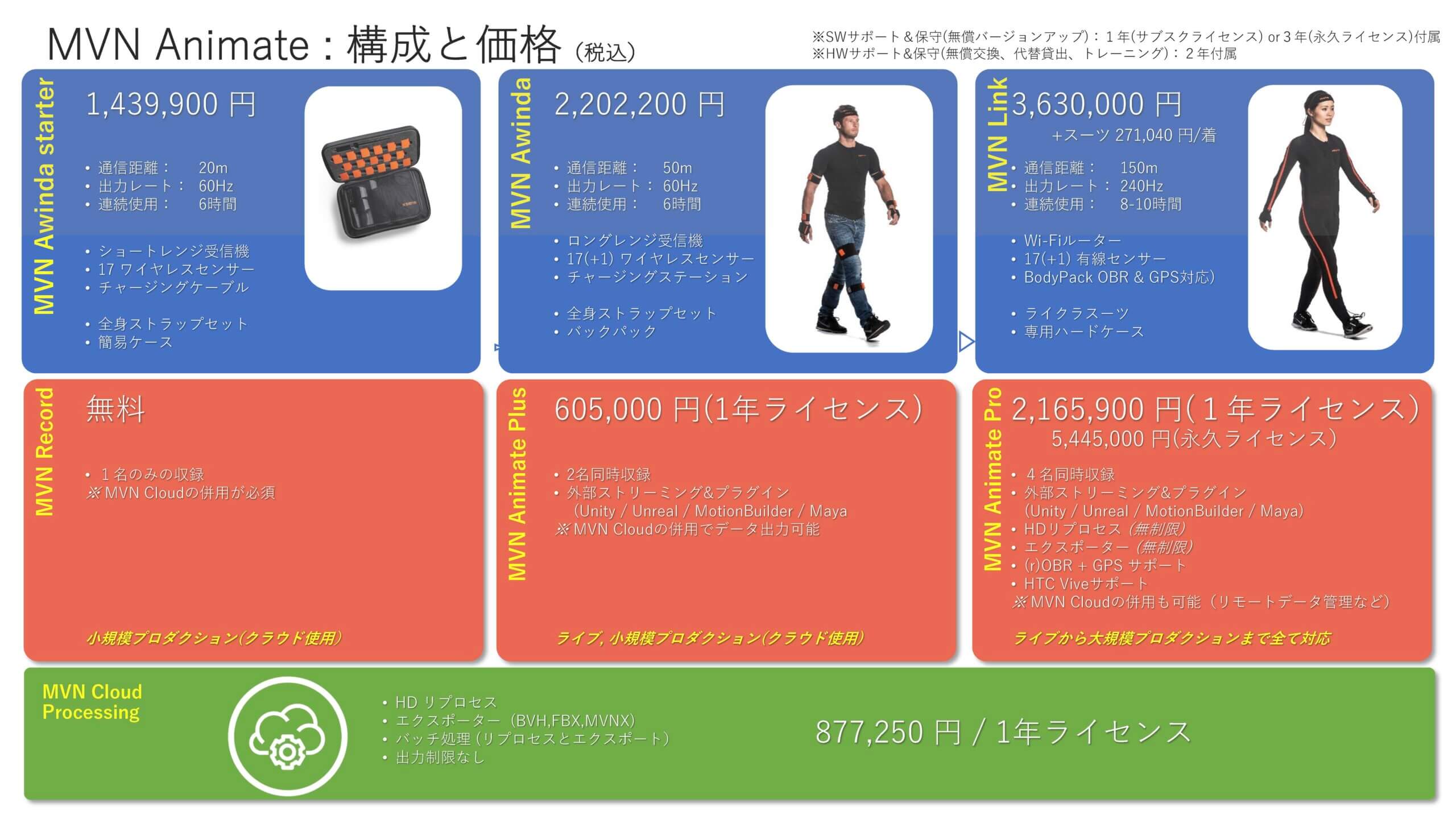

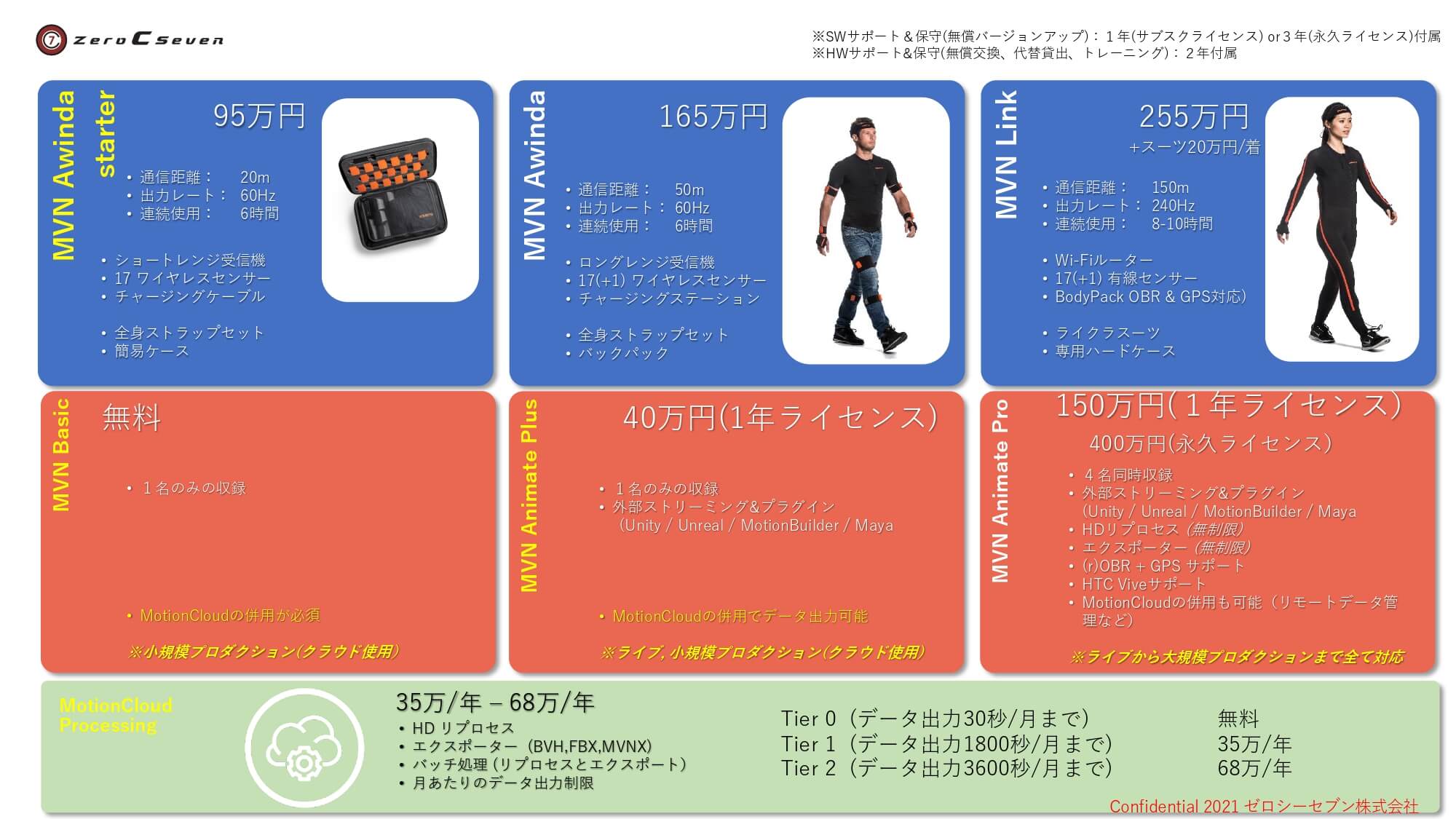

価格
ハードウェア
| 定価(税込) | |
|---|---|
| MVN Awinda Starter | 1,439,900円 |
| MVN Awinda | 2,202,200円 |
| MVN Link | 3,630,000円 |
ソフトウェア
| 定価(税込) | その他 | |
|---|---|---|
| MVN Record | 無料 | MVN クラウドサービス併用必須 |
| MVN Plus( Animate / Analyze ) | 605,000円/1年ライセンス | MVN クラウドサービス併用で データ書き出し可能 |
| MVN Animate Pro | 2,165,900円/1年ライセンス or 5,445,000円（永久ライセンス） |
MVN クラウドサービスの併用は任意 |
| MVN Analyze Pro | 2,662,000円/1年ライセンス or 6,050,000円（永久ライセンス） |
MVN クラウドサービスの併用は任意 |
クラウド
| 定価(税込) | |
|---|---|
| MVN クラウドプロセッシング(BVH, FBX, MVNX) | 877,250円/1年ライセンス |
| MVN クラウドレポート(Health, Sports, Ergo) | 877,250円/1年ライセンス |
※掲載価格は2023年8月4日時点の価格です。
仕様や価格は予告なく変更する場合がありますのでご了承ください。
モーションキャプチャーシステムや、VRヘッドセット・グローブなどが
体験できるチャンス！
個別デモ会にご参加ください。
1時間枠でお客様専用の時間をご用意しますので、お仕事内容に合わせて個別にご相談いただけます。
お客様のお仕事データをお持ちいただいての参加も可能です。
